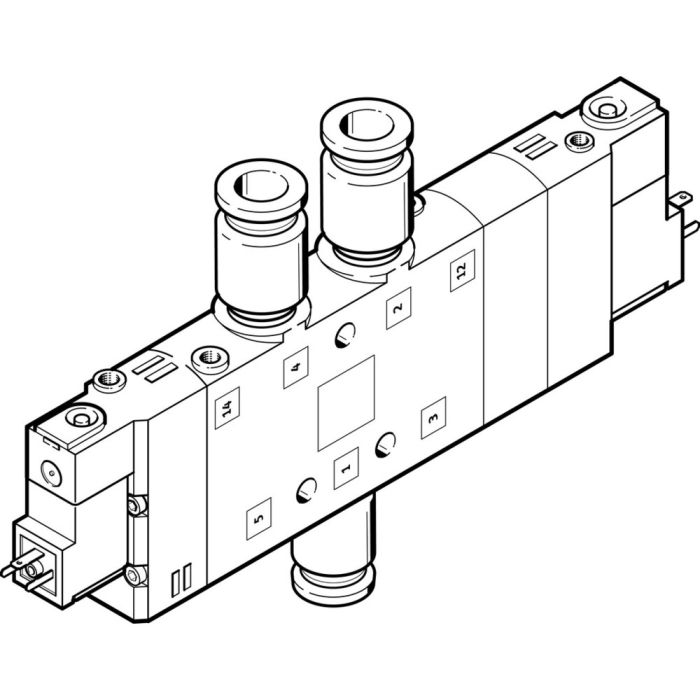

CPE24-M1H-5/3E-QS-10 Magnetventil
Magnetventil CPE24-M1H-5/3E-QS-10 große Packungsdichte. Ventilfunktion=5/3 entlüftet, Betätigungsart=elektrisch, Baubreite=24 mm, Normalnenndurchfluss=1250 l/min, Betriebsdruck=2,5 - 10 bar
Artikelnummer
170273
CPE24-M1H-5/3E-QS-10 Magnetventil ist verfügbar zum Kauf in Stufen von 1
-
| Ventilfunktion | 5/3 entlüftet |
|---|---|
| Betätigungsart | elektrisch |
| Pneumatischer Anschluss 1 | QS-10 |
| Pneumatischer Anschluss 2 | QS-10 |
| Elektrischer Anschluss | Anschlussbild Form C nach EN 175301-803 |
| Konstruktiver Aufbau | Kolben-Schieber |
| Betriebsdruck | 2.5 – bar |
| Spulenkennwerte | 24 V DC: 1,5 W |
| Steuerart | vorgesteuert |
| Umgebungstemperatur | -5 – °C |
| Befestigungsart | mit Durchgangsbohrung |
| Nennweite | 11 mm |
| Normalnenndurchfluss | 1250 l/min |
| Schutzart | IP65 – mit Steckdose |
| Zulässige Spannungsschwankungen | -15 % / +10 % |
| Werkstoff Gehäuse | Aluminium-Druckguss |
| Baubreite | 24 mm |
