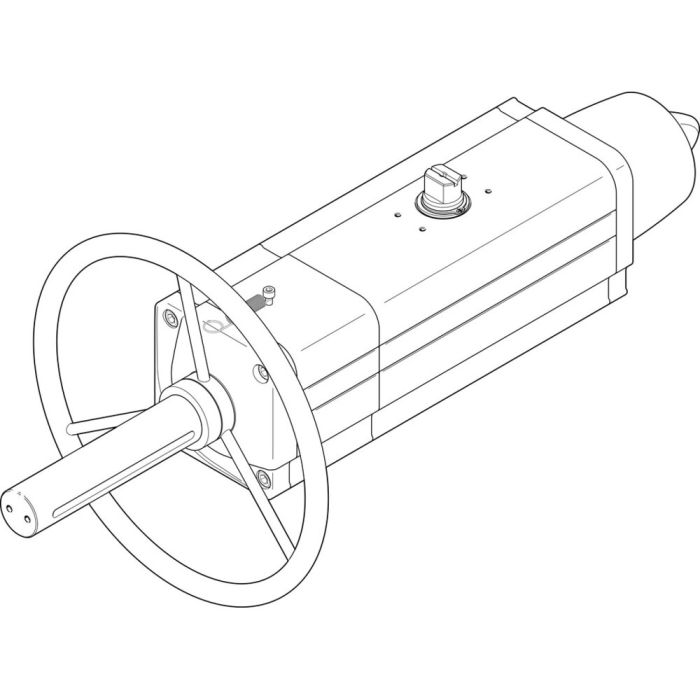

DAPS-0180-090-RS3-F0710-MW Schwenkantrieb
Schwenkantrieb DAPS-0180-090-RS3-F0710-MW einfachwirkend, Luftanschluss nach VDI / VDE 3845-Namurventile direkt anflanschbar, Ausführung mit Handrad. Baugröße Stellantrieb=0180, Flanschbohrbild=(* F07, * F10), Schwenkwinkel=92 deg, Wellenanschluss Tiefe=24,3 mm, Hinweis zum Verstellbereich der Endlagen=wahlweise eine Endlage verstellbar
Artikelnummer
8005040
DAPS-0180-090-RS3-F0710-MW Schwenkantrieb ist verfügbar zum Kauf in Stufen von 1
-
| Dämpfung | keine Dämpfung |
|---|---|
| Flanschbohrbild | F07 – F10 |
| Pneumatischer Anschluss | G1/8 |
| Hub | 0 mm |
| Schwenkwinkel | 92 deg |
| Max. Energieaufnahme pro Hub | 0 J |
| Stoßkraft | 0 N |
| Spannhub | 0 mm |
| Theoretische Spannkraft bei 6 bar | 0 N |
| Drehmoment bei Nennbetriebsdruck und 0° Schwenkwinkel | 210 Nm |
| Theoretisches Drehmoment bei 6 bar | 0 Nm |
| Wellenanschluss | T22 |
| Funktionsweise | einfachwirkend |
| Positionserkennung | ohne |
