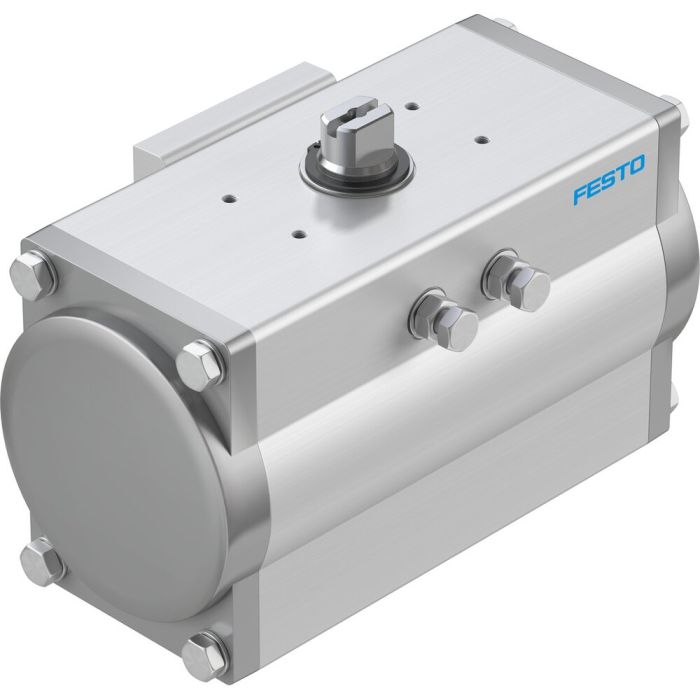

DFPD-120-RP-90-RD-F0507 Schwenkantrieb
Schwenkantrieb DFPD-120-RP-90-RD-F0507 doppeltwirkend, konstruktiver Aufbau Zahnstange-Ritzel, Anschlussbild nach NAMUR VDI/VDE 3845 zur Montage von Magnetventilen, Stellungsrückmeldern und Stellungsreglern, Normanschluss zur Armatur ISO 5211. Baugröße Stellantrieb=120, Flanschbohrbild=F0507, Schwenkwinkel=90 deg, Verstellbereich Endlage bei 0°=-5 - 5 deg, Verstellbereich Endlage bei 90°=-5 - 5 deg
Verfügbarkeit
Bestände:
Artikelnummer
8048123
DFPD-120-RP-90-RD-F0507 Schwenkantrieb ist verfügbar zum Kauf in Stufen von 1
| Flanschbohrbild | F0507 |
|---|---|
| Pneumatischer Anschluss | G1/4 |
| Schwenkwinkel | 90 deg |
| Drehmoment bei Nennbetriebsdruck und 0° Schwenkwinkel | 117.4 Nm |
| Wellenanschluss | T17 |
| Funktionsweise | doppeltwirkend |
