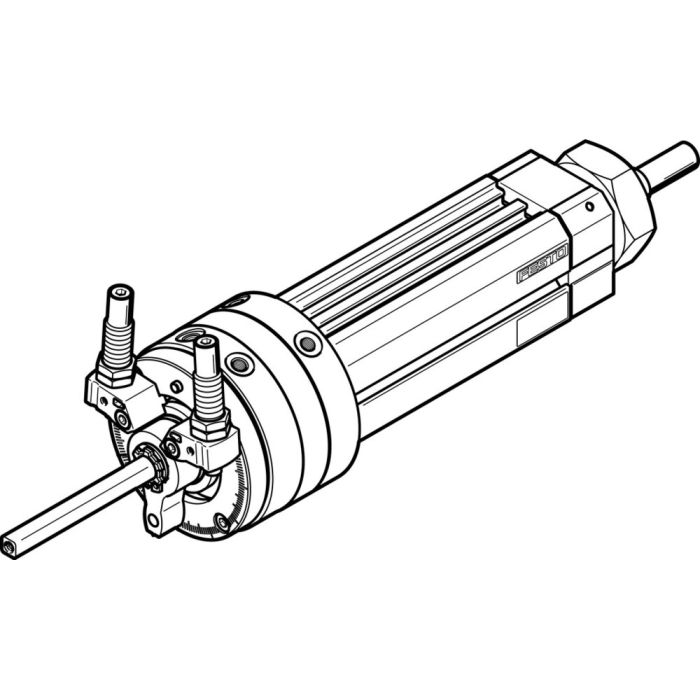

DSL-16-40-270-CC-A-S20-B Schwenk-Lineareinheit
Schwenk-Lineareinheit DSL-16-40-270-CC-A-S20-B für Positionserkennung. Dreh- und Linearbewegung unabhängig voneinander anzusteuern. Drehbewegung von 0° - 270° stufenlos einstellbar. Dämpfungswinkel=15 deg, Einstellbereich Schwenkwinkel=0 - 246 deg, Hub=40 mm, Kolben-Durchmesser=16 mm, Schwenkwinkel=0 - 246 deg
Artikelnummer
556400
DSL-16-40-270-CC-A-S20-B Schwenk-Lineareinheit ist verfügbar zum Kauf in Stufen von 1
-
| Dämpfung | CC: Stoßdämpfer beidseitig – P: elastische Dämpfungsringe/-platten beidseitig |
|---|---|
| Pneumatischer Anschluss | M5 |
| Kolben-Durchmesser | 16 mm |
| Hub | 40 mm |
| Schwenkwinkel | 0 – deg |
| Theoretische Kraft bei 6 bar, Vorlauf | 102.5 N |
| Theoretische Kraft bei 6 bar, Rücklauf | 73.5 N |
| Zulässiges Massenträgheitsmoment | 0.0007 kgm2 |
| Max. Energieaufnahme pro Hub | 0 J |
| Stoßkraft | 0 N |
| Spannhub | 0 mm |
| Theoretische Spannkraft bei 6 bar | 0 N |
| Drehmoment bei Nennbetriebsdruck und 0° Schwenkwinkel | 0 Nm |
| Theoretisches Drehmoment bei 6 bar | 1.25 Nm |
| Funktionsweise | doppeltwirkend |
| Positionserkennung | für Näherungsschalter |
