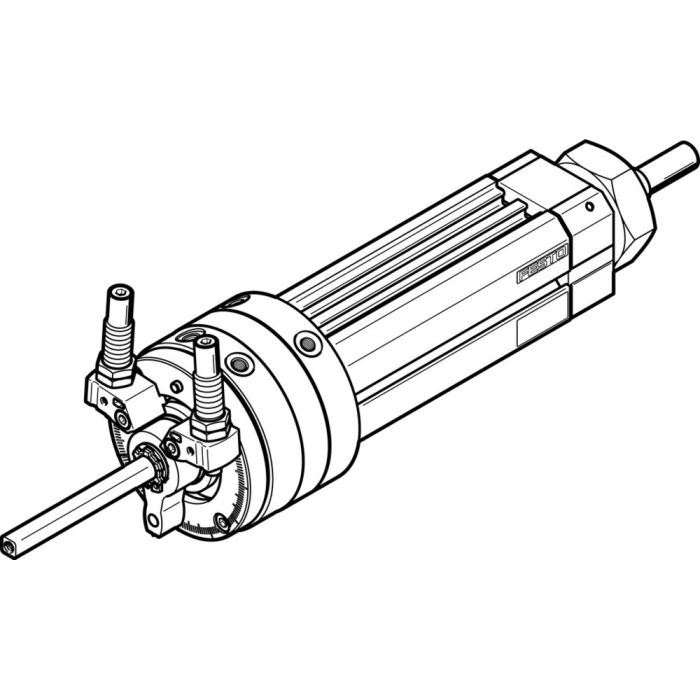

DSL-20-25-270-CC-A-S2-B Schwenk-Lineareinheit
Schwenk-Lineareinheit DSL-20-25-270-CC-A-S2-B für Positionserkennung. Dreh- und Linearbewegung unabhängig voneinander anzusteuern. Drehbewegung von 0° - 270° stufenlos einstellbar. Dämpfungswinkel=12 deg, Einstellbereich Schwenkwinkel=0 - 246 deg, Hub=25 mm, Kolben-Durchmesser=20 mm, Schwenkwinkel=0 - 246 deg
Artikelnummer
556427
DSL-20-25-270-CC-A-S2-B Schwenk-Lineareinheit ist verfügbar zum Kauf in Stufen von 1
-
| EAN | - |
|---|---|
| Dämpfung | CC: Stoßdämpfer beidseitig – P: elastische Dämpfungsringe/-platten beidseitig |
| Pneumatischer Anschluss | M5 |
| Kolben-Durchmesser | 20 mm |
| Hub | 25 mm |
| Schwenkwinkel | 0 – deg |
| Theoretische Kraft bei 6 bar, Vorlauf | 159 N |
| Theoretische Kraft bei 6 bar, Rücklauf | 120.5 N |
| Zulässiges Massenträgheitsmoment | 0.0012 kgm2 |
| Theoretisches Drehmoment bei 6 bar | 2.5 Nm |
| Funktionsweise | doppeltwirkend |
| Positionserkennung | für Näherungsschalter |
