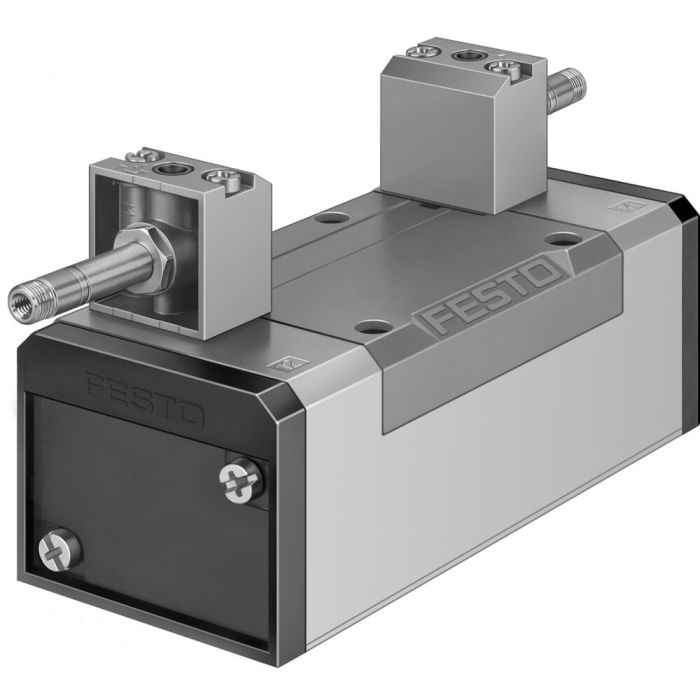

JMFH-5/2-D-3-C Magnetventil
Magnetventil JMFH-5/2-D-3-C mit Handhilfsbetätigungen, ohne Magnetspulen und ohne Steckdosen. Magnetspulen und Steckdosen sind separat zu bestellen. Ventilfunktion=5/2 bistabil, Betätigungsart=elektrisch, Baubreite=65 mm, Normalnenndurchfluss=4500 l/min, Betriebsdruck=2 - 10 bar
Artikelnummer
151871
JMFH-5/2-D-3-C Magnetventil ist verfügbar zum Kauf in Stufen von 1
-
| Elektrischer Anschluss | über F-Spule, getrennt zu bestellen |
|---|---|
| Ventilfunktion | 5/2 bistabil |
| Pneumatischer Anschluss 2 | Anschlussplatte Größe 3 nach ISO 5599-1 |
| Pneumatischer Anschluss 1 | Anschlussplatte Größe 3 nach ISO 5599-1 |
| Konstruktiver Aufbau | Kolben-Schieber |
| Befestigungsart | auf Anschlussplatte – mit Durchgangsbohrung und Schraube |
| Werkstoff Gehäuse | Aluminium-Druckguss |
| Schutzart | IP65 |
| Betätigungsart | elektrisch |
| Umgebungstemperatur | -5 – °C |
| Betriebsdruck | 2 – bar |
| Steuerart | vorgesteuert |
| Nennweite | 14.5 mm |
| Normalnenndurchfluss | 4500 l/min |
| Rastermaß | 71 mm |
| Baubreite | 65 mm |
