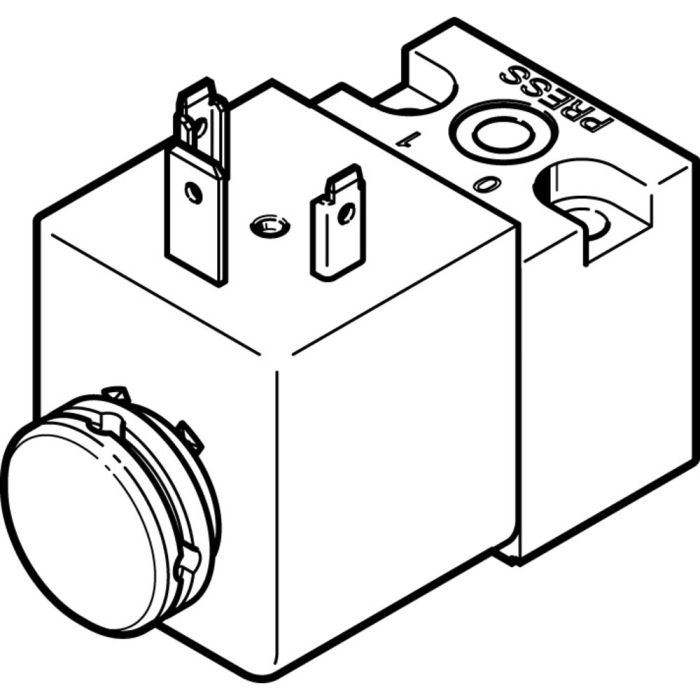

MDH-3/2-110VAC Vorsteuerventil
Vorsteuerventil MDH-3/2-110VAC direkt gesteuert, mit Magnetspule und Handhilfsbetätigung, ohne Steckdose. Ventilfunktion=3/2 geschlossen monostabil, Betätigungsart=elektrisch, Baubreite=30 mm, Normalnenndurchfluss=50 l/min, Betriebsdruck=1 - 16 bar
Artikelnummer
119601
MDH-3/2-110VAC Vorsteuerventil ist verfügbar zum Kauf in Stufen von 1
-
| Ventilfunktion | 3/2 geschlossen monostabil |
|---|---|
| Betätigungsart | elektrisch |
| Pneumatischer Anschluss 1 | Anschlussplatte |
| Pneumatischer Anschluss 2 | Anschlussplatte |
| Elektrischer Anschluss | Anschlussbild Form A nach EN 175301-803 – nach DIN EN 175301-803 |
| Konstruktiver Aufbau | Teller-Sitz |
| Betriebsdruck | 1 –, bar |
| Eingangsdruck 1 | , bar |
| Ausgangsdruck 2 | , bar |
| Druckregelbereich | , bar |
| Spulenkennwerte | 110 V AC: 50 Hz, Anzugsleistung 14,5 VA, Halteleistung 10,5 VA – 110 V AC: 60 Hz, Anzugsleistung 12,0 VA, Halteleistung 7,6 VA |
| Steuerart | direkt |
| Normaldurchfluss Entlüftung 6->0 bar | Array l/min |
| Umgebungstemperatur | -15 –, °C |
| Befestigungsart | auf Anschlussplatte – mit Durchgangsbohrung |
| Nennweite | Array mm |
| Normalnenndurchfluss | 50, l/min |
| Schutzart | IP65 |
| Rastermaß | Array mm |
| Normalnenndurchfluss Entlüftung | , l/min |
| Zulässige Spannungsschwankungen | +/- 10 % |
| Strombelastbarkeit pro Ausgang | Array mA |
| Normalnenndurchfluss in Drosselrichtung | , l/min |
| Normalnenndurchfluss in Rückschlagrichtung | , l/min |
| Min. Rückschaltdruck | Array bar |
| Nenndurchfluss offen | Array l/min |
| Nenndurchfluss geschlossen | Array |
| Nennbetriebsdruck | Array |
| Betriebsdruck Antrieb | , bar |
| Durchfluss Kv | Array m3/h |
| Baubreite | Array mm |
| Normaldurchfluss 6 -> 0 bar | , l/min |
| Normalnenndurchfluss 2-3 | , l/min |
| Mediumsdruck | , bar |
| Durchflussregelbereich | , l/min |
