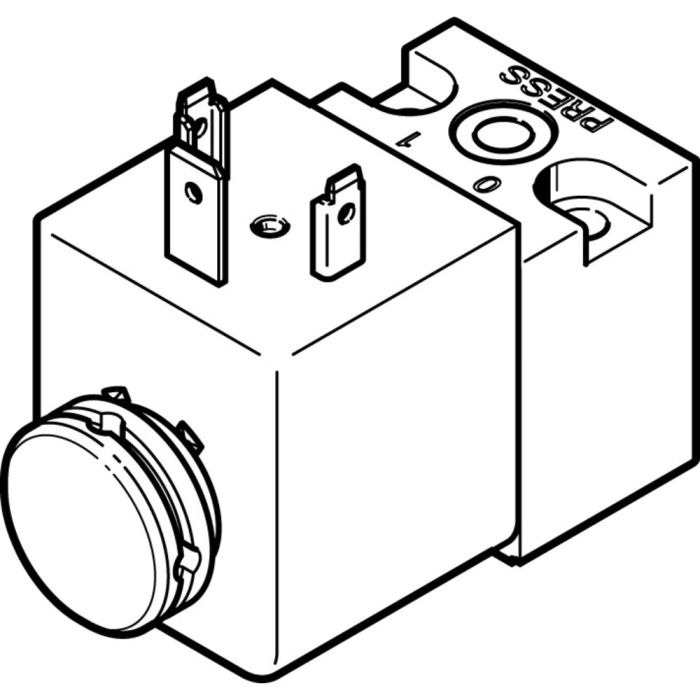

MDH-3/2-230VAC Vorsteuerventil
Vorsteuerventil MDH-3/2-230VAC direkt gesteuert, mit Magnetspule und Handhilfsbetätigung, ohne Steckdose. Ventilfunktion=3/2 geschlossen monostabil, Betätigungsart=elektrisch, Baubreite=30 mm, Normalnenndurchfluss=50 l/min, Betriebsdruck=1 - 16 bar
Verfügbarkeit
Bestände:
Artikelnummer
119602
MDH-3/2-230VAC Vorsteuerventil ist verfügbar zum Kauf in Stufen von 1
| Elektrischer Anschluss | Anschlussbild Form A nach EN 175301-803 – nach DIN EN 175301-803 |
|---|---|
| Ventilfunktion | 3/2 geschlossen monostabil |
| Pneumatischer Anschluss 2 | Anschlussplatte |
| Pneumatischer Anschluss 1 | Anschlussplatte |
| Konstruktiver Aufbau | Teller-Sitz |
| Befestigungsart | auf Anschlussplatte – mit Durchgangsbohrung |
| Schutzart | IP65 |
| Betätigungsart | elektrisch |
| Zulässige Spannungsschwankungen | +/- 10 % |
| Umgebungstemperatur | -15 – °C |
| Betriebsdruck | 1 – bar |
| Steuerart | direkt |
| Nennweite | 1.3 mm |
| Normalnenndurchfluss | 50 l/min |
| Rastermaß | 42 mm |
| Spulenkennwerte | 110 V DC: 6,3 W – 230 V AC: 50 Hz, Anzugsleistung 14,5 VA, Halteleistung 10,5 VA |
| Baubreite | 30 mm |
