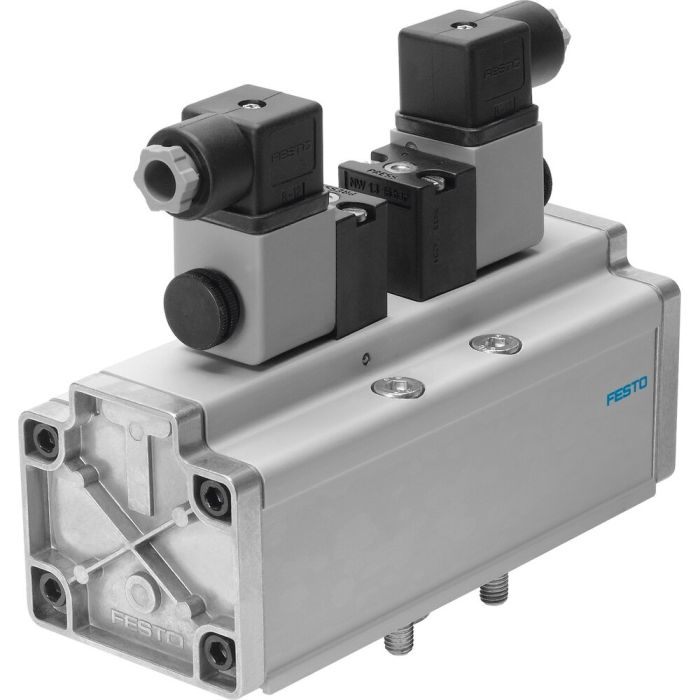

MDH-5/3G-3/4-D-4-24DC Magnetventil
Magnetventil MDH-5/3G-3/4-D-4-24DC mit Vorsteuerventil und Handhilfsbetätigung, ohne Steckdose. Ventilfunktion=5/3 geschlossen, Betätigungsart=elektrisch, Baubreite=76 mm, Normalnenndurchfluss=4800 l/min, Betriebsdruck=3 - 16 bar
Verfügbarkeit
Bestände:
Artikelnummer
12459
MDH-5/3G-3/4-D-4-24DC Magnetventil ist verfügbar zum Kauf in Stufen von 1
| Elektrischer Anschluss | nach DIN EN 175301-803 |
|---|---|
| Ventilfunktion | 5/3 geschlossen |
| Pneumatischer Anschluss 2 | Anschlussplatte Größe 4 nach ISO 5599-1 |
| Pneumatischer Anschluss 1 | Anschlussplatte Größe 4 nach ISO 5599-1 |
| Konstruktiver Aufbau | Kolben-Schieber |
| Befestigungsart | auf Anschlussplatte – mit Durchgangsbohrung und Schraube |
| Werkstoff Gehäuse | Aluminium |
| Schutzart | IP65 |
| Betätigungsart | elektrisch |
| Umgebungstemperatur | -10 – °C |
| Betriebsdruck | 3 – bar |
| Steuerart | vorgesteuert |
| Nennweite | 18 mm |
| Normalnenndurchfluss | 4800 l/min |
| Rastermaß | 82 mm |
| Spulenkennwerte | 48 V AC: 50/60 Hz, Anzugsleistung 14,5 VA, Halteleistung 9,9 VA – 24 V DC: 6,8 W |
| Baubreite | 76 mm |
