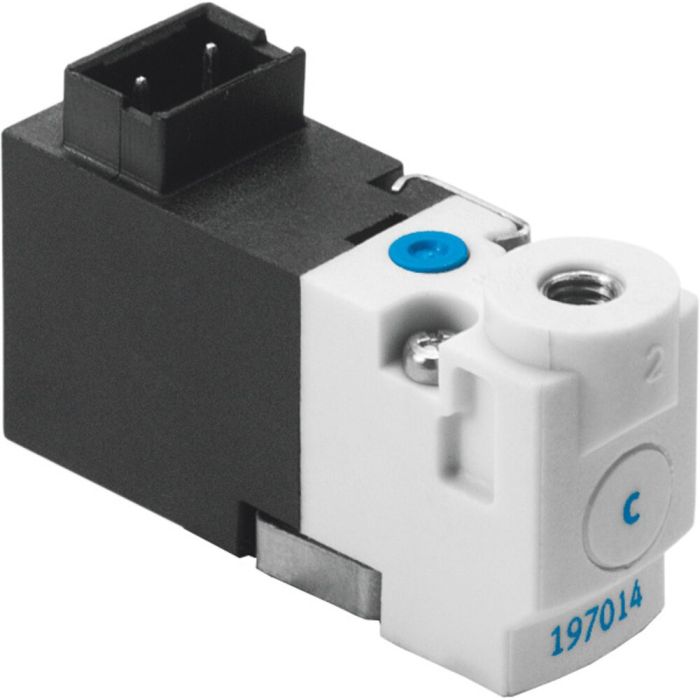

MHP1-M1H-2/2G-M3-TC Magnetventil
Magnetventil MHP1-M1H-2/2G-M3-TC Halbmuffenventil für Einzel- und Batteriemontage, besonders klein bauend, mit Steckeranschluss oben. Ventilfunktion=2/2 geschlossen monostabil, Betätigungsart=elektrisch, Baubreite=10 mm, Normalnenndurchfluss=14 l/min, Betriebsdruck=-0,9 - 2 bar
Verfügbarkeit
Bestände:
Artikelnummer
197050
MHP1-M1H-2/2G-M3-TC Magnetventil ist verfügbar zum Kauf in Stufen von 1
| Elektrischer Anschluss | Stecker |
|---|---|
| Ventilfunktion | 2/2 geschlossen monostabil |
| Pneumatischer Anschluss 2 | M3 |
| Pneumatischer Anschluss 1 | Anschlussplatte |
| Konstruktiver Aufbau | Sitzventil mit Rückstellfeder |
| Befestigungsart | auf Anschlussplatte – mit Durchgangsbohrung |
| Werkstoff Gehäuse | PA-verstärkt – PPS-verstärkt |
| Schutzart | IP40 |
| Betätigungsart | elektrisch |
| Zulässige Spannungsschwankungen | +/- 10 % |
| Umgebungstemperatur | -5 – °C |
| Betriebsdruck | -0.9 – bar |
| Steuerart | direkt |
| Nennweite | 0.9 mm |
| Normalnenndurchfluss | 14 l/min |
| Rastermaß | 10 mm |
| Spulenkennwerte | 24 V DC: 1 W |
| Baubreite | 10 mm |
