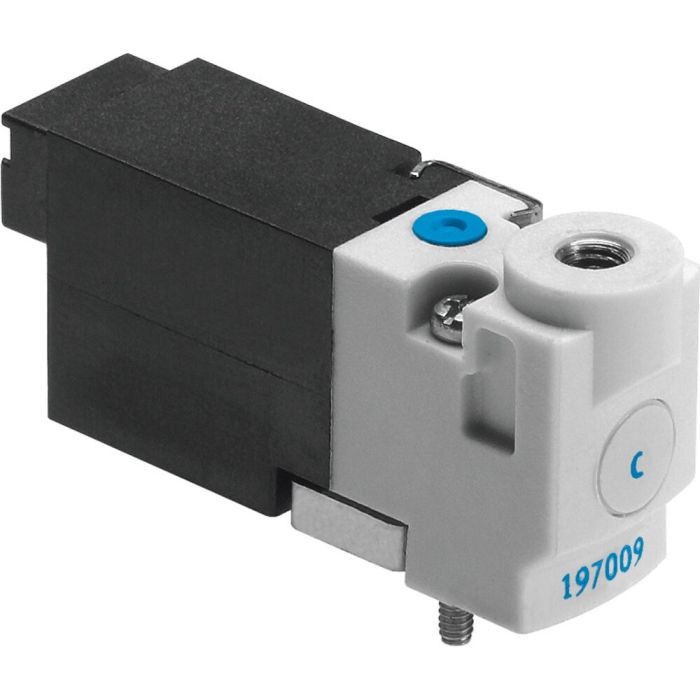

MHP1-M1H-3/2G-M3-HC Magnetventil
Magnetventil MHP1-M1H-3/2G-M3-HC Halbmuffenventil für Einzel- und Batteriemontage, besonders klein bauend, mit Steckeranschluss hinten. Ventilfunktion=3/2 geschlossen monostabil, Betätigungsart=elektrisch, Baubreite=10 mm, Normalnenndurchfluss=10 l/min, Betriebsdruck=0 - 8 bar
Artikelnummer
197011
MHP1-M1H-3/2G-M3-HC Magnetventil ist verfügbar zum Kauf in Stufen von 1
-
| Ventilfunktion | 3/2 geschlossen monostabil |
|---|---|
| Betätigungsart | elektrisch |
| Pneumatischer Anschluss 1 | Anschlussplatte |
| Pneumatischer Anschluss 2 | M3 |
| Elektrischer Anschluss | Stecker |
| Konstruktiver Aufbau | Sitzventil mit Rückstellfeder |
| Betriebsdruck | 0 – bar |
| Spulenkennwerte | 24 V DC: 1 W |
| Steuerart | direkt |
| Umgebungstemperatur | -5 – °C |
| Befestigungsart | auf Anschlussplatte – mit Durchgangsbohrung |
| Nennweite | 0.65 mm |
| Normalnenndurchfluss | 10 l/min |
| Schutzart | IP40 |
| Rastermaß | 10 mm |
| Zulässige Spannungsschwankungen | +/- 10 % |
| Werkstoff Gehäuse | PA-verstärkt – PPS-verstärkt |
| Baubreite | 10 mm |
