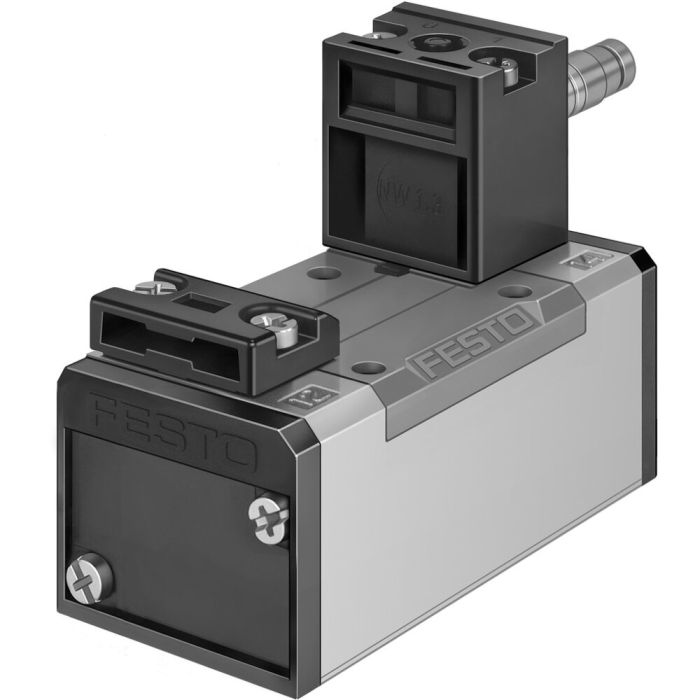

MN1H-5/2-D-1-C Magnetventil
Magnetventil MN1H-5/2-D-1-C mit Handhilfsbetätigung, ohne Magnetspule und ohne Steckdose. Magnetspule und Steckdose sind separat zu bestellen. Ventilfunktion=5/2 monostabil, Betätigungsart=elektrisch, Baubreite=42 mm, Normalnenndurchfluss=1200 l/min, Betriebsdruck=2 - 10 bar
Verfügbarkeit
Bestände:
Artikelnummer
159688
MN1H-5/2-D-1-C Magnetventil ist verfügbar zum Kauf in Stufen von 1
| Achtung: Auslaufprodukt, als Serienprodukt nur noch lieferbar im Laufe des Jahres 2027. Nicht für Neukonstruktion verwenden. | Alternative: 8033659 VSVA-B-M52-AT-D1-F8 // Komplett austauschbar
| Elektrischer Anschluss | über N1-Spule, getrennt zu bestellen |
|---|---|
| Ventilfunktion | 5/2 monostabil |
| Pneumatischer Anschluss 2 | Anschlussplatte Größe 1 nach ISO 5599-1 |
| Pneumatischer Anschluss 1 | Anschlussplatte Größe 1 nach ISO 5599-1 |
| Konstruktiver Aufbau | Kolben-Schieber |
| Befestigungsart | auf Anschlussplatte – mit Durchgangsbohrung |
| Werkstoff Gehäuse | Aluminium-Druckguss |
| Schutzart | IP65 |
| Betätigungsart | elektrisch |
| Umgebungstemperatur | -5 – °C |
| Betriebsdruck | 2 – bar |
| Steuerart | vorgesteuert |
| Nennweite | 8 mm |
| Normalnenndurchfluss | 1200 l/min |
| Rastermaß | 43 mm |
| Spulenkennwerte | Siehe Magnetspule, getrennt zu bestellen |
| Baubreite | 42 mm |
