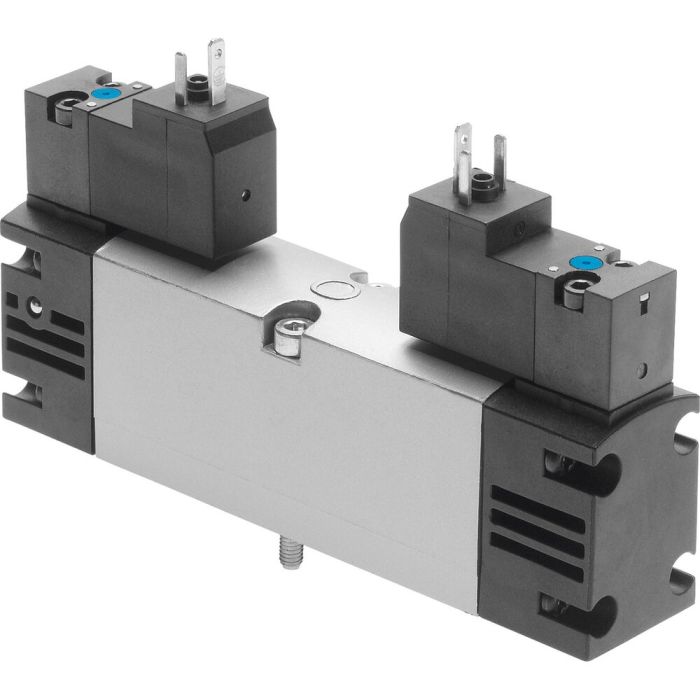

VSVA-B-B52-H-A1-3AC1 Magnetventil
Magnetventil VSVA-B-B52-H-A1-3AC1 mit Würfelstecker, Form C. Ventilfunktion=5/2 bistabil, Betätigungsart=elektrisch, Ventilgröße=26 mm, Normalnenndurchfluss=1100 l/min, Betriebsdruck=2 - 10 bar
Verfügbarkeit
Bestände:
Artikelnummer
547214
VSVA-B-B52-H-A1-3AC1 Magnetventil ist verfügbar zum Kauf in Stufen von 1
| Elektrischer Anschluss | Anschlussbild Form C nach EN 175301-803 – nach DIN EN 175301-803 |
|---|---|
| Ventilfunktion | 5/2 bistabil |
| Pneumatischer Anschluss 2 | Anschlussplatte Größe 26 mm nach ISO 15407-1 |
| Pneumatischer Anschluss 1 | Anschlussplatte Größe 26 mm nach ISO 15407-1 |
| Konstruktiver Aufbau | Kolben-Schieber |
| Befestigungsart | auf Anschlussplatte |
| Werkstoff Gehäuse | Aluminium-Druckguss |
| Schutzart | IP65 – NEMA 4 |
| Betätigungsart | elektrisch |
| Zulässige Spannungsschwankungen | -15 % / +10 % |
| Umgebungstemperatur | -5 – °C |
| Betriebsdruck | 2 – bar |
| Steuerart | vorgesteuert |
| Nennweite | 9 mm |
| Normalnenndurchfluss | 1100 l/min |
| Spulenkennwerte | 230 V AC: 50/60 Hz, Anzugsleistung 2,9 VA, Halteleistung 2,1 VA |
