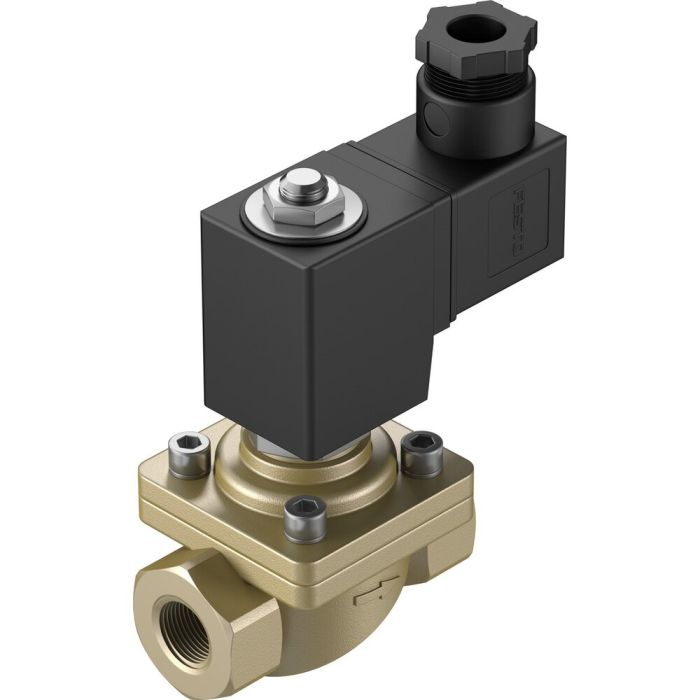

VZWF-B-L-M22C-N38-135-1P4-10 Magnetventil
Magnetventil VZWF-B-L-M22C-N38-135-1P4-10 zwangsgesteuert, NPT3/8" Anschluss. Konstruktiver Aufbau=(* Membranventil, * zwangsgesteuert), Betätigungsart=elektrisch, Dichtprinzip=weich, Einbaulage=Magnet stehend, Befestigungsart=Leitungseinbau
Verfügbarkeit
Bestände:
Artikelnummer
1492159
VZWF-B-L-M22C-N38-135-1P4-10 Magnetventil ist verfügbar zum Kauf in Stufen von 1
| Elektrischer Anschluss | Anschlussbild Form A nach EN 175301-803 – Stecker |
|---|---|
| Ventilfunktion | 2/2 geschlossen monostabil |
| Anschluss Armatur | 3/8 NPT |
| Konstruktiver Aufbau | Membranventil – zwangsgesteuert |
| Befestigungsart | Leitungseinbau |
| Werkstoff Gehäuse | Messing-Guss |
| Schutzart | IP65 |
| Betätigungsart | elektrisch |
| Zulässige Spannungsschwankungen | +/- 10 % |
| Umgebungstemperatur | -10 – °C |
| Nennweite | 13.5 mm |
| Normalnenndurchfluss | 2350 l/min |
| Rastermaß | 0 mm |
| Spulenkennwerte | 24 V DC: 11 W |
| Strombelastbarkeit pro Ausgang | 0 mA |
| Min. Rückschaltdruck | 0 bar |
| Nenndurchfluss geschlossen | 0 l/min |
| Nennbetriebsdruck | 0 bar |
| Nenndurchfluss offen | 0 l/min |
| Durchfluss Kv | 2.2 m3/h |
| Baubreite | 0 mm |
| Normaldurchfluss Entlüftung 6->0 bar | 0 l/min |
| Mediumsdruck | 0 – bar |
